От световой дуги до сварочного шлака: почему «грубая» сварка корпуса местного вентилятора определяет реальный срок службы оборудования?

В масштабных дискуссиях о тяжелом машиностроении внимание чаще привлекает плавная работа цифровых пультов управления или высокоскоростное вращение прецизионных рабочих колес на балансировочных стендах. Однако на передовой производства промышленного вентиляционного оборудования существует критический узел, который часто считают «традиционной рабочей операцией», но который напрямую определяет жизненный цикл всей машины — сварка корпуса (кожуха) местного вентилятора.

Многие ошибочно полагают, что корпус — это всего лишь «защитный кожух», где достаточно подобрать толщину листа и соединить стыки. Но для местных вентиляторов (таких как осевые ВОМ, встречно-вращающиеся или центробежные машины), круглогодично работающих в шахтных выработках, при проходке тоннелей или в химических цехах с агрессивной средой, корпус является не просто направляющим каналом для воздушного потока. Это жесткий каркас, выдерживающий постоянное высокое давление, противостоящий структурному резонансу и служащий барьером против детонации (во взрывозащищенном исполнении). Один некачественный шов — это скрытая мина замедленного действия в теле работающего вентилятора.

1. Отказ от «слепой» автоматизации конвейера: почему при производстве качественных корпусов до сих пор доверяют профессиональной ручной сварке в среде защитных газов?

В эпоху погони за полной автоматизацией опыт квалифицированных сварщиков остается незаменимым при соединении коллекторов и цилиндрических обечаек мощных осевых или шахтных вентиляторов.

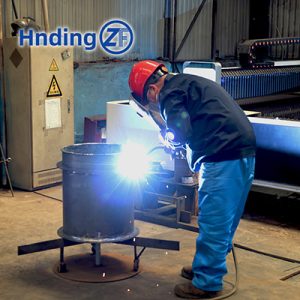

Как видно на фото , несмотря на наличие на заднем плане крупного высокоточного оборудования (лазерного комплекса раскроя с ЧПУ), финальная сборка и сварка цилиндрической конструкции корпуса требуют ручного ведения горелки в различных пространственных положениях.

Корпуса промышленных вентиляторов обычно собираются из качественной углеродистой или нержавеющей стали разной толщины (например, Q235B, сталь 304). В процессе вальцовки и сборки из-за высвобождения внутренних напряжений металла и минимальных технологических зазоров автоматический сварочный робот не способен динамически подстраиваться под микроизменения криволинейного стыка. Опытный же мастер мгновенно оценивает цвет дуги, текучесть сварочной ванны, корректирует угол наклона горелки, амплитуду колебаний и скорость прохода, обеспечивая стопроцентный провар корня шва.

Особенно это важно при приварке фланцев корпуса и колец жесткости (из V-образного профиля или швеллера) к основному цилиндру, где преобладают угловые швы. Точный контроль процесса полуавтоматической сварки (GMAW) в среде углекислого газа или аргоновой смеси позволяет минимизировать разбрызгивание металла и избежать перегрева, который приводит к росту зерен в зоне термического влияния. Для местных вентиляторов, постоянно подвергающихся динамическому воздействию высокоскоростного воздушного потока, это базовое условие защиты от усталостного растрескивания металла.

2. Глубокий анализ: как качество сварки напрямую влияет на две ключевые характеристики вентилятора?

Исключение «скрытого резонанса»: причинно-следственная связь между сваркой и жесткостью

При работе вентилятора на высоких оборотах аэродинамический шум от крыльчатки и механические вибрации непрерывно передаются на корпус. Если технология сварки нарушена (имеются непровары, поры или шлаковые включения), общая жесткость конструкции снижается. Локальное ослабление жесткости приводит к тому, что при определенных рабочих частотах корпус вентилятора легко входит в структурный резонанс. Со временем это ведет не только к резкому росту шумовых характеристик, но и к ускоренному износу подшипников узла привода, а в худшем случае — к разрушению корпуса по линии шва.

Устранение внутренних аэродинамических потерь: геометрия и герметичность

Контроль термических деформаций при сварке кожуха напрямую определяет допуск круглости корпуса вентилятора. Если нарушена последовательность наложения швов (например, не используется обратноступенчатый метод или сварка от центра к краям), колоссальные термические напряжения закручивают и деформируют цилиндр обечайки. Это приводит к неравномерности радиального зазора между лопатками рабочего колеса и внутренней стенкой корпуса (в критических случаях возникает задевание лопаток о корпус, что смертельно опасно во взрывоопасных зонах из-за риска искрения), а также вызывает завихрения и обратные токи воздуха внутри проточной части. Как результат — вентилятор впустую расходует полезную мощность двигателя, снижая общий КПД по полному давлению.

3. Жесткий контроль качества на заводе-изготовителе: через что проходит правильный сварочный шов?

На профессиональном производстве изготовление корпуса местного вентилятора не заканчивается выключением сварочного аппарата. Чтобы соответствовать жестким промышленным стандартам стран СНГ и требованиям пользователей Yandex к повышенной долговечности оборудования в условиях экстремальных температур, производственный процесс включает замкнутый цикл контроля:

• Прецизионная подготовка кромок: Перед стыковкой листов большой толщины выполняется обязательное снятие фасок механическим способом с полной очисткой от окалины, ржавчины и следов масла. Это гарантирует заполнение разделки на всю глубину.

• Рациональная схема сварки: Применение симметричной и обратноступенчатой сварки позволяет сбалансировать тепловые напряжения, удерживая общую деформацию корпуса в пределах нескольких миллиметров.

• Неразрушающий контроль (NDT): Ответственные швы высоконапорных и взрывозащищенных вентиляторов проходят 100% ультразвуковую дефектоскопию (УЗК) или капиллярный контроль (цветную дефектоскопию) для подтверждения отсутствия внутренних пор и трещин.

• Снятие остаточных напряжений: После сварки готовый корпус подвергается вибрационной (VSR) или термической обработке для релаксации внутренних напряжений. Это исключает деформацию геометрии кожуха при многолетней эксплуатации.

4. Гайд для закупщика: как по внешнему виду оценить качество сварки корпуса вентилятора?

Если у технического специалиста или сотрудника отдела снабжения при приемке оборудования нет возможности провести ультразвуковую дефектоскопию, определить уровень исполнения корпуса и его потенциальный ресурс можно по трем внешним признакам:

1. Равномерность чешуйчатости шва: У качественного ручного или полуавтоматического шва шаг чешуек должен быть строго одинаковым, переход к основному металлу — плавным, без видимых подрезов (Undercut) или наплывов (Overlap). Это главный маркер стабильности сварочного процесса.

2. Непрерывность приварки элементов жесткости: На бюджетных вентиляторах ради экономии времени ребра и кольца жесткости приваривают прерывистым (прихватками) швом. При постоянной вибрации это неизбежно ведет к их отрыву. На промышленном оборудовании тяжелого класса все силовые кольца привариваются непрерывным сплошным швом.
