Значение лазерного раскроя металла в производстве промышленных вентиляторов FBCDZ

В производстве тяжелых промышленных и шахтных вентиляторов серии FBCDZ качество каждого компонента напрямую влияет на надежность, уровень вибрации и срок службы всего оборудования.

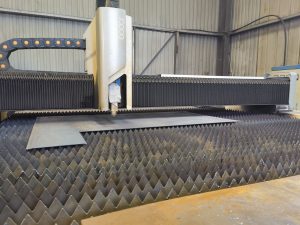

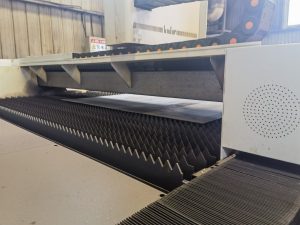

Если сварка формирует силовую структуру вентилятора, а динамическая балансировка обеспечивает его плавный ход, то высокоточный лазерный раскрой металла на волоконных лазерных комплексах является технологической основой всего производственного процесса.

Ниже рассмотрены 5 ключевых причин, почему использование лазерной резки критически важно для изготовления высококачественных шахтных вентиляторов.

1. Обеспечение высокой точности сборки и снижение динамического дисбаланса

• Проблема традиционных методов:

  При плазменной или газокислородной резке образуется широкая зона термического влияния (ЗТВ), а края деталей покрываются гратом, окалиной или деформируются. При сборке ступицы, радиальных ребер и дисков рабочего колеса это приводит к накоплению погрешностей.

• Преимущество лазерной резки:

  Точность лазерного раскроя достигает  pm 0.05 мм. Идеальная геометрия заготовок гарантирует строгую симметрию элементов колеса и ступицы. Это снижает трудоемкость последующей динамической балансировки и уменьшает необходимую массу балансировочных грузиков.

2. Идеальный рез толстолистовой стали и контроль зоны термического влияния

• Сопротивление усталости:

  В конструкции ступиц и элементов рабочих колес вентиляторов FBCDZ применяются высокопрочные низколегированные стали (Q355B/D, 09Г2С) толщиной от 12 мм до 30 мм и более.

• Качество сварного шва:

  Волоконный лазер обеспечивает перпендикулярный кромкорез с минимальной зоной термического влияния, без микротрещин и закалочных структур на кромках. Это создает идеальные условия для полного провара при автоматической сварке и последующего 100% ультразвукового контроля (УЗК) сварных швов.

•

3. Раскрой сложных 3D-поверхностей, лопаток и нестандартных элементов

• Сложная аэродинамика:

  Элементы аэродинамической схемы вентилятора — загнутые назад лопатки, элементы коллектора, диффузоры и спиральные корпуса — имеют сложные лекальные контуры и технологические вырезы.

• Экономия и гибкость:

  В сочетании с современным програмным обеспечением (CAD/CAM Nesting) лазерный станок осуществляет раскрой любой сложности с максимальным коэффициентом использования металла. Это исключает необходимость изготовления дорогостоящих штампов и сокращает сроки производства нестандартного оборудования.

4. Исключение трудоемкой зачистки и повышение производительности

• Готовность к сборке:

  Кромка деталей после лазерной резки получается гладкой, без грата и шлака. Заготовки сразу отправляются на участок сборки и сварки.

• Эффективность производства:

  Отказ от ручной зачистки и шлифовки кромок существенно сокращает производственный цикл изготовленния тяжелых шахтных вентиляторов и повышает стандартизацию всех узлов.

5. Обработка износостойких, коррозионностойких и специальных сталей

• Специальные условия эксплуатации:

  Шахтные вентиляторы часто работают в условиях агрессивных сред, высокой влажности и запыленности. Для защиты проточной части используются нержавеющие стали (304 / 316L), износостойкие плиты (Hardox / NM400) или взрывобезопасные сплавы.

• Обработка без деформаций:

  Традиционная механическая рубка или термическая резка таких сталей затруднена. Мощные волоконные лазеры легко справляются с твердыми и высоколегированными сплавами без термической деформации заготовок.
